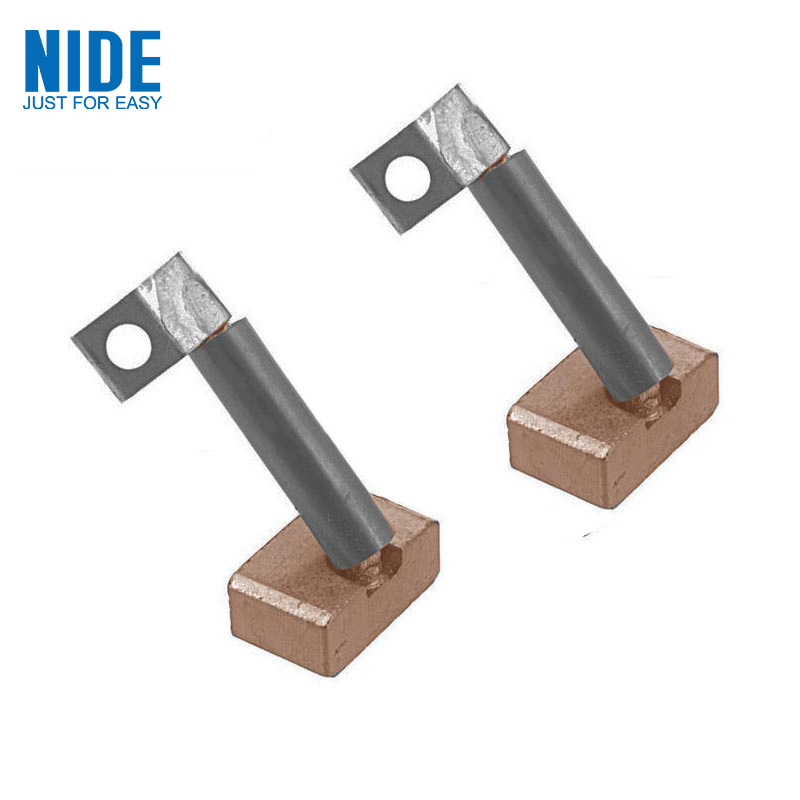

Taf ir-rwol u l-karatteristiċi tal-pinzell tal-karbonju għall-mutur DC?

Fil-muturi DC, xkupilji tal-karbonju (imsejħa wkoll xkupilji) huma komponenti konduttivi ewlenin u għandhom responsabbiltajiet importanti. X'inhuma l-karatteristiċi u l-funzjonijiet ewlenin ta 'Xkupilja tal-karbonju għal mutur DC?

Unità ta 'konduttività u reżistenza għall-ilbies:Xkupilja tal-karbonju għal mutur DCġeneralment huwa magħmul minn komposti tal-grafita jew tal-grafita mħallta ma 'trab tal-metall (bħal ram). Grafita tipprovdi lubrikità ewlenija u koeffiċjent ta 'frizzjoni baxxa biex tiżgura xedd kontrollabbli meta tkun f'kuntatt mal-kommutatur li jdur; Filwaqt li l-komponenti tal-metall miżjuda (bħal trab tar-ram) itejbu b'mod sinifikanti l-konduttività biex jissodisfaw il-bżonnijiet ta 'trasmissjoni ta' kurrent kbir. Din il-kombinazzjoni ta 'materjali tippermettilha tiflaħ għal xedd mekkaniku kontinwu waqt li tkun qed twettaq kurrent.

Kuntatt elastiku flessibbli: Ix-xkupilja tal-karbonju mhix iffissata b'mod riġidu, iżda hija ppressata bil-mod u kontinwament kontra l-wiċċ tal-kommutatur permezz ta 'molla ta' pressjoni kostanti. Dan il-mekkaniżmu ta 'kuntatt elastiku huwa kruċjali, peress li jiżgura li anke meta l-kommutatur ikun irregolari minħabba rotazzjoni jew swat żgħir, tista' tinżamm konnessjoni elettrika stabbli u ta 'reżistenza baxxa, li timminimizza r-reżistenza tal-kuntatt u xrar.

Pożizzjonar ta 'partijiet li jintlibsu: Xkupilji tal-karbonju huma konsumabbli minħabba frizzjoni kontinwa mal-kommutatur li jdur b'veloċità għolja. Il-ħajja tas-servizz tagħhom hija affettwata minn fatturi bħall-kwalità tal-materjal, il-kurrent tax-xogħol, il-veloċità tal-mutur, il-kommutazzjoni, l-ambjent (bħal trab, umdità, temperatura) u pressjoni tar-rebbiegħa. Id-disinn għandu jkun faċli biex tiċċekkja u tissostitwixxi.

Il-pont tat-trasmissjoni tal-enerġija hija l-iktar funzjoni fundamentali ta 'Xkupilja tal-karbonju għal mutur DC- F'mutur DC, l-istralċ tal-armatura li jdur (rotor) jeħtieġ li jikseb kurrent minn sors ta 'enerġija statika esterna biex jiġġenera kamp manjetiku u torque. Bħala komponent wieqaf, ix-xkupilja tal-karbonju hija konnessa ma 'linja ta' enerġija fissa f'tarf wieħed u tiżżerżaq f'kuntatt mas-segment tal-kommutatur iffissat fuq ix-xaft tar-rotor fit-tarf l-ieħor, li tittrasmetti kontinwament u b'mod affidabbli l-qawwa tal-provvista ta 'enerġija DC esterna għall-istralċ tar-rotor li ddur, li tipprovdi input ta' enerġija għall-operazzjoni tal-mutur (mod tal-mutur), jew tittrasmetti l-enerġija ġġenerata mit-tagħbija esterna (il-modalità tal-ġeneratur).

Rabta ewlenija fil-kisba ta 'rettifika mekkanika (kommutazzjoni): għal mutur DC biex idur kontinwament, id-direzzjoni tal-kurrent fl-istralċ tar-rotor għandha tinxtegħel perjodikament (kommutata) fil-mument li tgħaddi mil-linja newtrali tal-arblu manjetiku. Is-segmenti tal-kommutatur iduru mar-rotor, u segmenti differenti jikkuntattjaw ix-xkupilji tal-karbonju fissi min-naħa tagħhom, u jibdlu awtomatikament iċ-ċirkwit tal-istralċ tar-rotor imqabbad mal-provvista tal-enerġija (jew tagħbija) f'koordinazzjoni mal-pożizzjoni tax-xkupilji. Ix-xkupilja tal-karbonju tirrealizza fiżikament id-direzzjoni tal-qlib tal-kurrent fl-istralċ li jdur permezz ta 'kuntatt ordnat u separazzjoni ma' segmenti differenti tal-kommutatur, jiġifieri, il-proċess tar-rettifika mekkanika ". Din hija l-bażi għat-tħaddim kontinwu tal-mutur DC.

Żomm konnessjoni elettrika stabbli: Żomm kuntatt mill-qrib mal-kommutatur permezz tal-pressjoni tar-rebbiegħa, u żomm mogħdija ta 'konnessjoni elettrika ta' reżistenza baxxa u ta 'telf baxx anke fil-każ ta' vibrazzjoni jew eċċentriċità żgħira, li tiżgura l-effiċjenza tat-trasmissjoni tal-enerġija.

Derivazzjoni ta 'xrar ta' kommutazzjoni: Fil-mument tal-kommutazzjoni attwali, minħabba l-eżistenza ta 'induttanza tal-kolja, xrar ċkejkna (xrar tal-kommutazzjoni) inevitabbilment se jiġu ġġenerati. Xkupilji tal-karbonju ddisinjati sew għandhom ċertu abilità tat-tifi tal-ark (il-grafita nnifisha għandha wkoll ċertu rwol), u tgħin biex tirrilaxxa din il-parti tal-enerġija permezz ta 'triq tajba ta' konduzzjoni, tnaqqas il-ħsara ta 'xrar lill-kommutatur u l-istralċ

insulazzjoni.

Xkupilja tal-karbonju għall-mutur DC huwa pont konduttiv indispensabbli bejn iċ-ċirkwit wieqaf u ċ-ċirkwit li jdur fil-mutur DC. Huwa responsabbli għat-trasmissjoni effiċjenti ta 'l-enerġija elettrika u huwa wkoll l-eżekutur fiżiku tal-funzjoni tal-qalba ta' bidla awtomatikament tad-direzzjoni tal-kurrent tar-rotor (kommutazzjoni). Il-kompożizzjoni tal-materjal speċjali tagħha (konduttiv + reżistenti għall-ilbies) u metodu ta 'crimping elastiku jiżguraw operazzjoni relattivament stabbli u affidabbli f'ambjenti ta' frizzjoni li tiżżerżaq ħarxa. Madankollu, huwa preċiżament minħabba din il-frizzjoni kontinwa li ssir parti li tilbes ewlenija li teħtieġ manutenzjoni u sostituzzjoni regolari, li għandha impatt dirett fuq il-prestazzjoni u l-ħajja tal-mutur. Spezzjoni regolari u sostituzzjoni ta 'xkupilji tal-karbonju li jintlibsu sal-limitu hija parti importanti biex tinżamm it-tħaddim normali tal-mutur DC.
